Квадроцикл своїми руками — це не «зварив раму й поїхав», а повний цикл: схема, донор, геометрія, зварка, гальма й чесний тест на власній землі. Готовий китайський апарат на 150–200 «кубів» купують за вихідні. Гаражний проєкт збирають місяцями, зате він робиться під вашу вагу, ваш ліс і ваш бюджет.
Найживучіші саморобки в Україні виростають із трьох донорів: мотоцикла «Урал»/«Дніпро», агрегатів «Оки» з мостами ВАЗ і легкого китайського мотора Lifan. Якщо немає зварювання, токарки й терпіння на переробки — дешевше й безпечніше взяти серійну машину.
На дорогах загального користування саморобку майже неможливо узаконити. Це техніка для поля, лісосмуги й двору, а не для траси на дачу.
Гараж пахне електродом, на підлозі крейдою розкреслена колія, а в голові вже стоїть гул боксера. Хтось починає з купи «уралiвського» заліза, хтось — з убитої «Оки» за копійки. Обидва шляхи робочі. Обидва карають за самовпевненість.
За моїм досвідом, провал майже завжди один і той самий: людина зварює раму «на око», а вже потім шукає мотор, який туди не лізе. У нашій практиці живими виходять ті проєкти, де спочатку зібрали купу агрегатів на підлозі, а трубу різали під них, а не навпаки.
Для кого: є зварювальний інвертор, рівна бетонна підлога, доступ до токарки й готовність витратити 4–12 місяців вечорів. Підходить фермеру, який возить каністри й інструмент полем, і механіку, якому свербить зробити машину «під себе».
Не для кого: немає навички шва, немає місця довше за три метри, хочеться «як у магазині, тільки дешевше», планується їзда селом по асфальту без документів. Для підлітка «покататися» саморобка — погана ідея: центр мас вищий, геометрія сиріша, помилка коштує перевороту.
Три схеми, з яких виростають живі апарати
Усі вдалі гаражні квадрики, які ми розбирали по кісточках, групуються в три родини. Вибір схеми визначає вагу, ціну й те, чи вивезе машина розмоклу колію, чи лише сухий ґрунтовий шлях.
Перша родина — мотоцикл на чотирьох колесах. База «Урала», «Дніпра» МТ-10 чи навіть К-750. Опозитний двигун залишається своїм, задній міст беруть від «класики» ВАЗ і звужують, спереду ставлять незалежну підвіску на А-важелях. Виходить відносно легкий апарат із характером важкого мотоцикла: крутний момент є, перегрів на бруді — теж, бо охолодження повітряне.
Друга родина — 4×4 на автомобільних вузлах. Серце — двоциліндровий мотор ВАЗ-11113 «Ока»: 749 см³, близько 33 к.с., рідинне охолодження. Коробку «занижують», кардани збирають із ШРУСів ВАЗ-2108, редуктори мостів — від ВАЗ-2101. Один із відомих аматорських 4×4 саме такої схеми збирали 11 місяців після роботи. Машина важча, зате тягне довше й менше «кипить» у багні.
Третя родина — легкий задньопривідний квадрик із китайським чотиритактником. Lifan об’ємом близько 197 см³ видає орієнтовно 16 к.с. і в зборі коштує в Україні в районі 25–27 тисяч гривень. Рама тонша, підвіска простіша, повного приводу немає. Це вже не тягач для причепа з дровами, а швидкий «лісовий скутер» для сухої погоди.
| Схема | Мотор і привід | Для чого живе | Головний біль |
|---|---|---|---|
| Мотобаза «Урал»/«Дніпро» | Боксер 650–750 см³, задній привід, ~32–36 к.с. у класики | Поле, сніг, неспішний ліс | Перегрів, вузький міст, імпровізоване кермо |
| 4×4 на «Оці» й мостах ВАЗ | 0,75 л / 33 к.с., повний привід через ШРУСи | Важкий ґрунт, господарство | Вага, складність трансмісії, довгий цикл |
| Легкий Lifan / ІЖ | 200 «кубів» ~16 к.с. або ІЖ «Юпітер-5» 348 см³ / 24 к.с. | Сухі стежки, навчання рук | Слабка тяга в багні, ланцюг, вібрації |
Паспортні цифри двигунів тут не для хвастощів. Вони відсікають фантазії на кшталт «поставлю Планету й поїду як на Can-Am». Двотактний ІЖ «Юпітер-5» має 347,6 см³ і 24 к.с. — цього вистачає легкій рамі, але не вистачає важкому 4×4 із зубастою гумою.
Рама: метал, геометрія, шов, який не трісне в ямі
Рама — не «коробка з профілю», а просторовий каркас під конкретні вузли. Популярний робочий варіант лонжеронів — профіль 40×40 мм зі стінкою 3 мм. Погонний метр такого квадрата важить близько 3,4–3,5 кг. На великих металобазах України влітку 2026-го метр коштував орієнтовно 150–200 грн залежно від партії й регіону.
Для поперечин і підкосів беруть 40×20 або 25×25, щоб не роздувати масу. Хтось варить просторову ферму з водогазопровідної труби 25×3,2 мм — вона краще тримає кручення, але гнути її без трубогиба мука. Зайва товщина стінки дає ілюзію міцності й краде керованість: важкий «сейф» погано заїжджає на пагорб і легко стає на два колеса в повороті.
Перед тим як різати метал, розкладіть мотор, мости й сидіння на підлозі. Типові орієнтири, які не раз підтверджувались у гаражах: колісна база 1200–1450 мм, колія 900–1100 мм, кліренс 180–280 мм. Сидіння ставте так, щоб стопи діставали до землі носком — на перевороті це шанс, а не дрібниця.
Раму завжди збирають на рівній плиті: спочатку прихватки, перевірка діагоналей, і лише потім суцільні шви з проваром і косинцями в вузлах підвіски.
Діагоналі рами мають сходитися з точністю до кількох міліметрів. Перекіс у 10 мм на базі вже «веде» колеса й з’їдає шини. Після зварки зачистіть шлак, прогрунтуйте шви — конденсат у профілі з діркою від електроду з’їдає метал зсередини за два сезони.
Двигун і трансмісія: що тягне, а що тільки співає
Мотор обирають не за «кубатурою в розмові», а за тепловим режимом. Повітряний боксер «Урала» чудово живе на швидкості й убивається в глибокій колії, де немає обдуву. Тому на мотобазі часто ставлять примусовий вентилятор — хтось навіть прилаштовував крильчатку від пічки ВАЗ-2108. «Ока» з рідинним контуром у цьому сенсі чесніша: радіатор спереду, термостат, і ви не молитесь кожні триста метрів багна.
Для 4×4 типова кінематика така: двигун уздовж рами, зчеплення, коробка з укороченою головною парою або ланцюговою «понижайкою», далі два трансмісійні вали на ШРУСах до редукторів мостів. Диференціали інколи блокують або замінюють ланцюгом — крутний момент росте, але на твердому покритті машина «дряпає» шини в повороті. Це плата за ліс, не баг.
На легкій задньопривідній схемі лишають мотоциклетну коробку й ланцюг. Ланцюг 520-го кроку для «двухсотки» ще живе, на важкому квадрику краще 530-й і обов’язковий кожух. Відкрита зірочка в багні намотує траву й знімає пальці швидше, ніж ви встигаєте сказати «заглуши».
Ключові цифри
Рама 40×40×3: ~3,4–3,5 кг/м · на каркас іде 15–25 м профілю
«Ока» ВАЗ-11113: 749 см³, ~33 к.с. · Lifan 200: ~197 см³, ~16 к.с., ~25–27 тис. грн
ІЖ «Юпітер-5»: 347,6 см³, 24 к.с. · класичний боксер «Урала»/«Дніпра»: ~32–36 к.с. при 650–750 см³
База 1200–1450 мм · колія 900–1100 мм · цикл серйозного 4×4 — близько року вечорів
Підвіска, кермо й гальма: тут ховається переворот
Передня підвіска на саморобці має бути незалежною. Жорстка балка спереду на чотирьох колесах перетворює кермо на лотерею: одне колесо в ямі — і траєкторія пливе. Класика жанру — пара А-важелів на сторону, кульові від легковика, амортизатори від мотоцикла, підібрані під споряджену вагу, а не «які були в сараї».
Ззаду на мотосхемі часто ставлять звужений міст «Жигулів» на двох важелях — він ходить у одній площині. Для серйозного бездоріжжя краще чотири важелі, щоб міст ще й нахилявся, і колесо не висіло в повітрі на гребені. Повний привід без артикуляції — це красива табличка «4×4» і два колеса, що молотять небо.
Кермо лишають мотоциклетним, але тяги вже автомобільні. Без кастора 5–8° апарат на спуску «плаває». Без Акермана внутрішнє колесо в повороті скребе гумою. Розвал і сходження виставляють після того, як машина стоїть на своїх пружинах під робочим навантаженням, а не «на козлах».
Гальма — не «потім»: гідравліка на всі чотири колеса, два контури, робочий ручник. Диск на трансмісійному валу замість задніх механізмів — економія, яка закінчується в першому мокрому спуску.
Ступиці краще брати парою з однієї моделі — «Москвич» чи ВАЗ, без міксу підшипників «що знайшов». Колеса: широка зубаста гума на дисках «Оки», розварених вставками, дає кліренс і пляму контакту. Вузька жигулівська покришка на важкому 4×4 ріже колію, як ніж масло.
Покрокова збірка без героїзму
Порядок важливіший за натхнення. Нижче — робоча послідовність, яку варто повісити над верстаком.
- Визначити схему й накидати креслення на папері в клітинку: база, колія, точки мотора, баку, сидіння.
- Зібрати донорів до першого різу труби: двигун, коробка, мости, ступиці, амортизатори, кермо, бак.
- Нарізати профіль із запасом, розкласти «скелет» на підлозі, перевірити прямокутність косинцем і шнуркою.
- Прихватити раму, виставити діагоналі, проварити зі зворотного боку, поставити косинці під важелі й опори двигуна.
- Навісити мотор на подушках, виставити співвісність із коробкою, не затискаючи підрамник «намертво» без можливості зняти агрегат.
- Зібрати підвіску, виставити хід, перевірити, що нічого не ріже піввісь і шланг.
- Поставити кермові тяги, кастор, сходження; прокрутити колеса від упору до упору без зачіпки.
- Змонтувати трансмісію, ланцюг або кардани, захист, натягувач.
- Прокласти гальмівні магістралі, прокачати систему, перевірити ручник на ухилі.
- Електрика: акумулятор у кожусі, кнопка глушіння на кермі, запобіжники, герметичні клеми.
- Сидіння, підніжки, дуги, бак подалі від вихлопу, крила хоча б над ланцюгом.
- Статичні тести, потім повільний заїзд по рівній ділянці, і лише тоді — ями.
Інструментальний мінімум не романтичний: інвертор 160–200 А, болгарка з запасом кругів, дриль, трубогиб або як мінімум надійні лещата, рулетка, рівень, набір ключів. Токар і електрик — не розкіш, а страховка: маточини, втулки й проводка «на скрутках» вбивають проєкт тихіше за тріщину в лонжероні.
Помилки, від яких рама стає металобрухтом
Найдорожча помилка — зварити «запаску» замість рами. Товстий профіль, зайві поперечки, високий бак і сидіння на третьому поверсі. Центр мас повзе вгору, і на схилі 15–20° машина лягає на бік раніше, ніж ви встигаєте перенести корпус.
Друга — ігнорувати геометрію керма. Тяги різної довжини, кульові «з різних планет», нульовий кастор. На малих швидкостях ще терпимо. На спуску з каменю апарат сам обирає траєкторію, і це вже не кермо, а пасажир.
Третя — повітряний мотор у літній чорнозем без обдуву й без датчика температури. Боксер закипає маслом, задирає вкладиші, і ви отримуєте красиву раму з мертвим серцем. Четверта — економія на гальмах і на кожусі ланцюга. П’ята — пасажир на одномісному сидінні «ну якраз зачепиться». На серійних квадриках це вже небезпечно. На саморобці — майже гарантований сценарій перевороту назад на підйомі.
Міф: саморобка завжди дешевша за магазинний квадрик, а «права й номери в селі ніхто не перевіряє».
Реальність: якщо рахувати новий профіль, б/у мотор, токарку, диски, гуму, гідравліку й три балони вуглекислоти, легкий апарат часто виходить на рівні бюджетного китайця 150–200 см³. Важкий 4×4 легко з’їдає суму, за яку вже дивляться вживаний утилітарний бренд. Асфальтова вулиця села — дорога загального користування. Без категорії й обліку це вже не «побутова поїздка», а адміністративка.
Гроші, місяці й закон: де кінчається гараж і починається протокол
Гроші пливуть не в трубу, а в дрібниці. Профіль на раму — кілька тисяч гривень. Далі — ступиці, ШРУСи, амортизатори, шланги, бак, проводка, фарба. Якщо мотор «Оки» чи «Урала» вже стоїть у сараї, виграш великий. Якщо купувати все з нуля, важка саморобка рідко вкладається в «дешевше за вітрину».
| Стаття витрат | Орієнтир | Коментар |
|---|---|---|
| Профіль і зварка | 4–12 тис. грн + час | 15–25 м квадрата, газ, круги, ґрунт |
| Мотор Lifan 200 у зборі | ~25–27 тис. грн | Новий, з коробкою; б/у ІЖ дешевший і вередливіший |
| Донор «Ока» + мости ВАЗ | сильно плаває | Вигідна, коли кузов уже мертвий, а агрегати живі |
| Гума, диски, гідравліка | часто дорожче за раму | Саме тут «безкоштовна саморобка» закінчується |
| Час | 3–12 місяців вечорів | 4×4 ближче до року, якщо не сидіти в гаражі щодня |
На дорогах загального користування квадроцикл — транспортний засіб. Для поїздки вулицею потрібні облік, страховка й відповідна категорія. У посвідченні це переважно B1: три- й чотириколісні мототранспортні засоби з дозволеною максимальною масою до 400 кг. Відкрита категорія B сама по собі права на квадрик не дає — про це прямо писали українські автовидання в 2026-му. Якщо апарат оформлений як самохідна машина, шлях інший: органи технагляду й тракторні права.
Перша реєстрація без сертифіката відповідності конструкції в сервісних центрах МВС практично не стартує. Для гаражної саморобки це головний шлагбаум: сертифікація одиничного виробу дорога, довга й часто нереальна. Тому чесне застосування саморобки — приватна територія, поле, лісова дорога без виїзду на публічну мережу.
Штрафи 2026 року ріжуть охоту «проскочити». Керування без права чи без потрібної категорії — 3400 грн за ч. 2 ст. 126 КУпАП. Забуте вдома посвідчення — 425 грн. Шолом на квадрику обов’язковий і для водія, і для пасажира; відсутність екіпірування — 510 грн. Номери й поліс, якщо виїхали на вулицю, теж питають. Джерела: CPSC.gov (травматизм позашляховиків) і hsc.gov.ua (реєстрація та сертифікація).
Ризик. Квадроцикл легко перекидається. У США комісія з безпеки споживчих товарів фіксує в середньому понад 800 смертей на рік, пов’язаних із позашляховою технікою, і десятки тисяч звернень до приймальних. На ATV припадає левова частка. Діти, пасажир «на багажнику», схил, алкоголь і відсутність шолома — класичний смертельний набір.
Саморобка додає власні дірки: сирий кастор, слабкий шов, киплячі гальма, відсутність дуги безпеки. Перший виїзд — тільки шолом, закрите взуття, захист рук і очей, кнопка глушіння під великим пальцем. Жодних «крутану до паркану без каски, бо тихо».

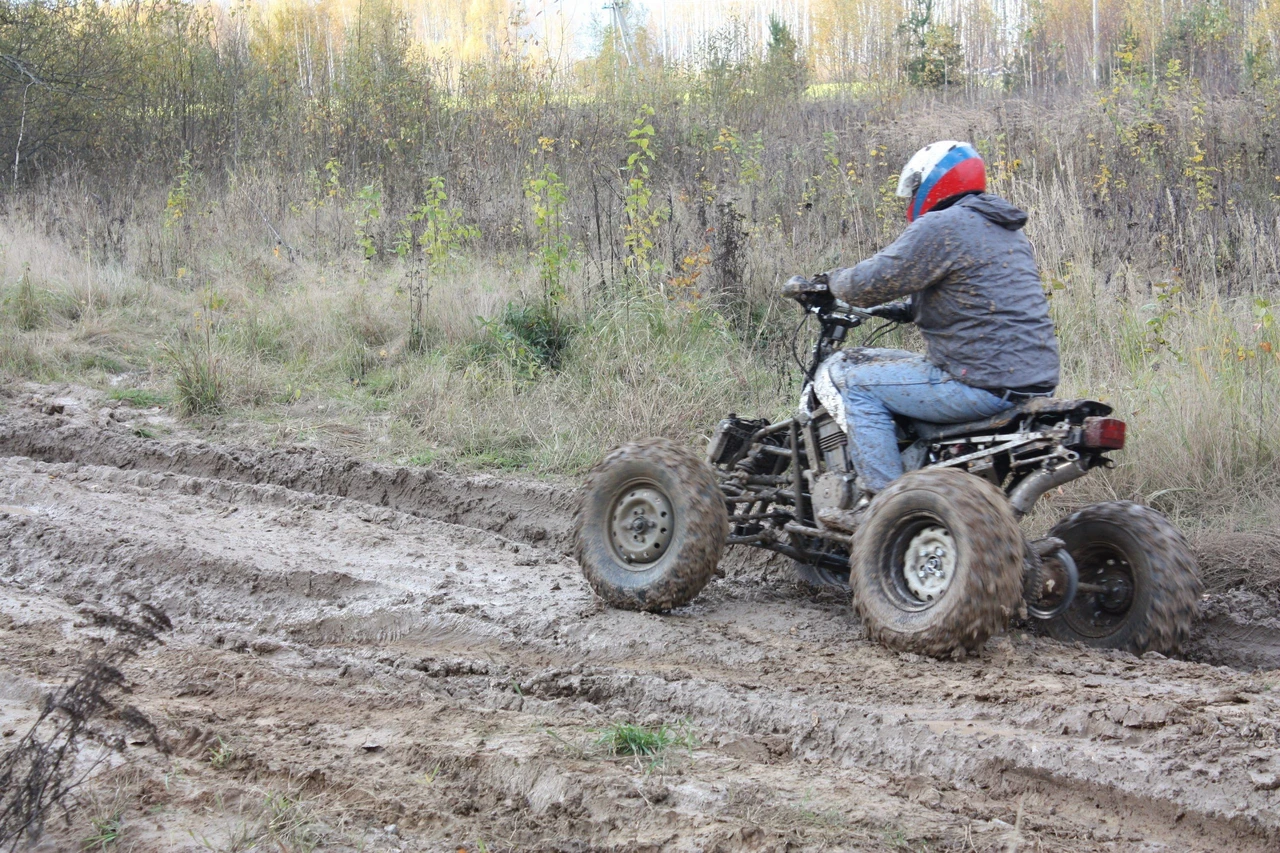

Перший заїзд: тихіше, ніж хочеться, жорсткіше, ніж здається
Перед стартом пройдіться чек-листом, ніби це чужий апарат, який вам дали «на хвилинку». Моторні опори затягнуті. Гальма тримають на ухилі. Ланцюг під кожухом. Провід не треться об раму. Руль не зачіпає бак. Колеса затягнуті, шплінти на місці. Акумулятор не бовтається. Пальне не сочиться на вихлоп.
- Шолом, окуляри, рукавиці, черевики з жорстким носком.
- Кнопка «стоп» на кермі перевірена двічі.
- Ніхто не стоїть перед і збоку в зоні ланцюга й коліс.
- Перші метри — пішки поруч на нейтралі, потім ходьба на першій.
- Гальмо — до того, як з’явиться швидкість, а не після.
- Схили й колії — лише коли пряма вже не страшна.
На першій передачі машина здається повільною. Це нормально. Саморобний квадрик бреше характером: він різкий на газу, тупий на гальмах, якщо контур повітряний, і непередбачуваний, якщо сходження «майже». Переносьте вагу всередину повороту, тримайте ноги на підніжках, не висовуйте їх «для рівноваги» — підніжка ловить купину й викидає гомілку під заднє колесо.
Після перших кілометрів підтягніть усі болти: рама «сідає», шви остигають, різьба любить відкрутитись саме там, де ви її не подивитесь.
Якщо після тестового кола тягне вбік, гріється ступиця або пахне пальним — це не «притреться». Це зупинка. У нашій практиці половина тріщин вилазить не на зварці, а на другому-третьому виїзді, коли метал уже втомився від живої маси вершника. Підфарбуйте шви контрастом: свіжа тріщина видно краще, ніж на чорному ґрунті.
Коли апарат нарешті їде рівно, з’являється спокуса «ще трішки газу». Отут і закінчується романтика труби. Далі працюють звички: шолом навіть «до магазину через двір», обслуговування ланцюга після багна, перевірка гальм перед кожним сезоном, твереза відмова від пасажира на одномісному каркасі. Гаражний квадрик вміє дарувати ту саму посмішку, заради якої люди місяцями тримають маску. Він також вміє покарати за лінь сильніше за будь-який магазинний пластик. Якщо після цього тексту рука все одно тягнеться до болгарки — значить, проєкт ваш. Ріжте трубу вже під зібрані вузли, а не під мрію з відео.
